Meck à Frick technische Daten 11.2010 Martin K. ergänzt im 2018 und 2019
Geissgasse 17
5070 Frick
weitere Infos siehe: www.meck.ch
-
Achtung dynamisches Chaos weil immer ALLES im Wandel ist ;-)
diese Page ist nicht verlinkt (kein finden über Google) und bitte das so erhalten, Danke
Diese Seite ist privat, nur für Freunde, Veranstalter und Künstler des Meck.
-
Die wichtigsten Fotos/Bilder und Bedienungsanleitungen unten (am Ende)
Link zu allen !ALTEN! Fotos/Bilder in neuer Seite
Ton 1: Discoanlage
- CD 2x (DJ) Monacor CD-262DJ, Dual-DJ-CD-Player (no MP3!)
- Mixer (DJ) Monacor MPX-470, Mischpult mit 4x2 St.IN (umschaltbar, 2x Phono), 1x Mic (Fader VCA-Technik)
5xGain, 5xEQ3fach, 1st.Effekt send+return, Kopfhörer 5xVorhören+Lautstärke, Ueberblenregler4x2
- Kommando-Mic 1x Monacor DMG-600, Schwanenhals (XLR), Kopfhörer!?, div. Kabel
- Line Out vorbereitet inkl. Kabel zu 4 Aktivmonitoren (von PA)
- Mixer 2, monacor MMX-602/SW, Mic-Mixer 6-Kanal,mono,sym.,Phantom, oder 6x Line-Stereo, 6xBalance, EQ3x (XLR)
- EQ 2x 15Band (Lineout) Monacor MEQ-115/SW, Equalizer mit 2x15 Bändern, Line, Filter, 3x In, 3x Out (je XLR/Jack/Chinch)
- PowerAmp Monacor STA 121, 2x80W RMS, vorbereitet zu Saal-LS (Speakon)
- LED-Licht 3x (XLR5pol) (1x hinten zu Anschlüssen) und Diverses
- 230VAC Anschluss vorbereitet, inkl Verteiler, Gewicht ca. 30kg! evt. auf Transportwagen
- Lagerplatz im Getränkekeller.
- Kupplungen/Verbindungen LS 2x (Speakon, L,R, NoSub!) in Wandbox bei Fenstertüre
- Saal-LS (fix aufgehängt) 2x 200W D+B (Speakon)
- (Mic's, Kabel, Monitorlautsprecher, usw. von PA nehmen)
Ton 2: PA-Anlage
- Mixer Behringer PMP-500, (für ALLE und Reserve) 6x Mic(XLR),+ 2x Stereo(Jack), 1x Effekt 1x Monitor, Phantom, EQ 2x7F, 2x 200W RMS > Bild Behringer_EuroPowerPMP500Meck2018.jpg
- Arbeitsplatz > Bild Meck_TechMixer1117_1722Arbeitsplatz.jpg

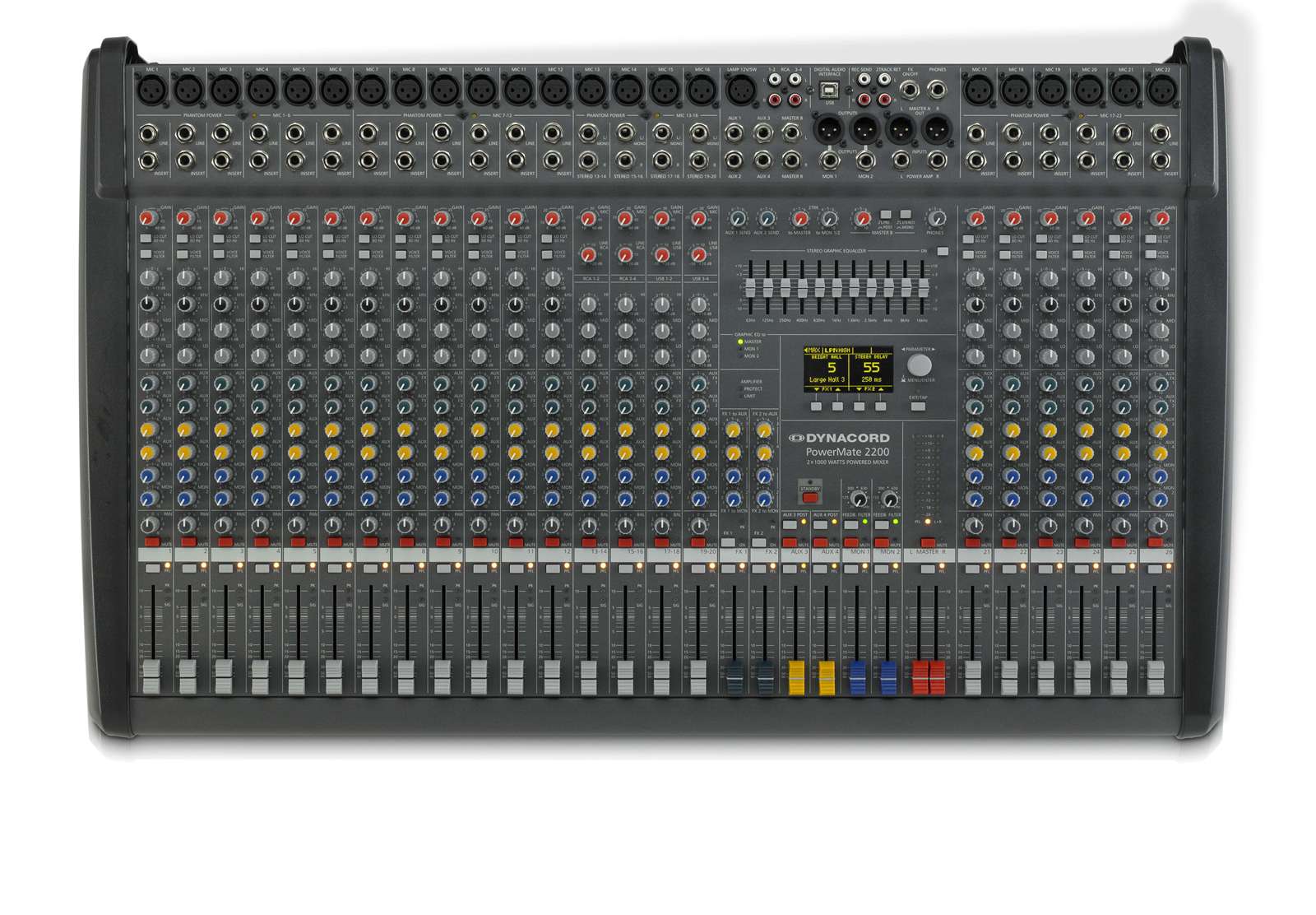

- Mixer Dynacord Power Mate3_2200, 18 Mic/Line Input(XLR), 4 Stereo Mic/Line Inputs(XLR), 2x 1000W RMS(limitiert), 6 Aux, Phantom, 2 Effekte, EQ > Bild Dynacord_Powermate3Meck22ka0413.jpg
- 1 BSS DPR 901 Dynamic Equaliser > Bild BSS_DPR 901DynamicEqualiser2018Meck.jpg
- 2 Drawmer DL 241 Auto Compressor > Bild Drawmer_DL241AutoCompressor2018Meck.jpg
- 2 BSS DPR 402 Compressor Limiter > Bild BSS_DPR402CompressorLimiter2018Meck.jpg
- 1 EQ BBS FCS 966 GraficEQ 2x 30 Band > Bild Bild EQ_BSS_FCS966OpalGraphicEQ2018Meck.jpg
- Mixerwagen > Bild Meck_TechMixer1117be1725Mixerwagen.jpg
- Schublade Mixerwagen mit Adaptern, Mixer-Kabel, Kleinteilen, Pult-Licht und CD Player
- Saal-LS d&b audiotechnik Max (15"/1,3") 2x 200W, fix aufgehängt und verkabelt zu Wandbox bei Fenstertüre
- Kupplungen/Verbindungen LS 3x (Speakon, L,R,Sub) in Wandbox bei Fenstertüre
- Kupplungen/Verbindungen LS 2x (Speakon, L,R) in Wandbox neben Geschirrschrank (Bar oder Saal)
- SubBass d&b audiotechnik 15" (Speakon)
- Aktivmonitoren 6 Stk. dbTechnologies F-12 (XLR)
- Muco-Stagebox Whirlewind, passend (16 + 4, XLR)
- 2x 20 Meter 4-fach-XLR Kabel (Mic/Line-Loom)
- ca. 12 Mic.Ständer, verschiedene Grössen
- ca. 12 Mic. (4 SM58, 4 SM57, 1 Beta 87, 3 Sennheiser Evol. 1 D112, zu Kick)
- 4 Funk-Mic/3 Headset für Sprache, Sennheiser IEM100G3 im Rack, Bild > MicFunk4xSennheiserIEM100G3Rack2Meck.jpg
- 4 DI Boxen (BSS/Monacor), passiv und aktiv, Stereo und Mono
- Kabel Audio (XLR, Jack, Chinch) vorhanden
- siehe auch auf Englisch, aber veraltet!: PA-Anlage, technische Daten, als .PDF (500k)
- Kabel + Verteiler 230V AC vorhanden, in separatem Alu-Koffer
- Teppich (für Schlagzeug), Lagerplatz in Nebenraum bei den Tischen
Lagerplatz PA beim Eingang, im Kasten mit Schloss (Mixerwagen, Subbass, Ständerkiste, 6x Monitoren, Mic, Kabel)
Alles Zubehör-Material und das Licht hat den Lagerplatz im Getränkekeller.
Uebersicht-Plänli der Räume > PDF Meck_Saal_Lichtplan_Beni160920MK18.pdf
Ton 3: Bar-Anlage
- CD-Player
- Radio
- Zusatzeingang: Line, Phono, Jack 3,5mm St. zu MP3-Player, usw.
- Receiver 2x 60W zu LS L,R, Fenster hinten (+ Anleitung)
- Poweramp 2x 80W zu LS L,R, Balkon, Monacor STA 121
- Poweramp 2x 80W zu Saal-LS L,R, Monacor STA 121 (über Wandbox neben Geschirrschrank, Speakon)
Licht 1: 12-Kanal/20Kanal 12kW Anlage
- Plänli Licht und Räume von Beni, be MK > PDF Meck_Saal_Lichtplan_Beni160920MK18.pdf
- Anleitung zu Meck-Konzerte von MK mit Plänli Licht > als Word.DocX (download, zum ausdrucken) Meck_LichtMixer2018ColorSource20Anleitung2MK.docx
- Lichtmischpult ColorSource20 (digital, Licht, USB) > Bild ColorSource20_Desk.jpg
- ColorSource20 Bedienungs-Video Deutsch (85MB .mp4 Rechtsklick + download > speichern auf PC, von da starten) ColorSource20VideoanleitungDeutsch0918.mp4 (auch auf Youtube)
- Showtec DB18 8Kanal DMXBooster 3 und 5 XLR zu ColorSource20, Rechts in Fenstertürecke (muss ON sein)
- Lichtmischpult Atom (Alt) mit 2x12 Kanal, programmierbar und Effekte, DMX, Lampe
- Powergruppe 12Kanal, 12kW, DMX, fix montiert, mit Bedientasten (+ Anleitung)
- DMX-Kabel in 3 Längen
- 12 230V Kupplungen/Verbindungen, in Wandbox neben Geschirrschrank
- 400VAC Kupplung in Wandbox bei Fenstertüre
- 2 Profiler vor der Bühne, Balkongeländer links, fix, 2x 600W, Zoom
- 2 Profiler vor der Bühne, Balkongeländer rechts, fix, 2x 600W, Zoom
- 3 Profiler direkt über Bühne, fix, 3x 600W, Zoom
- 1 Spot Ecke rechts, Hintergrund, fix, 600W
- 2 Spot auf Ständer, 2x 600W, Zoom
- 1 bis 2 Center-Bühne-Floorspot à 500W auf Wunsch möglich (Dani.B.)
- Kabel + Verteiler 230V AC vorhanden, in separatem Alu-Koffer
Licht 2: Saal normal
- 4 Deckenlampen, dimmbar
- 1 Lichtschiene rechts
- 1 Lichtschiene links
- 1 Spiegelkugel klein, mit Motor
Bühne
- Bühne variabel von 1x2m bis 3x6m (2x2m, 2x3m, 2x4m, 2x5m, 2x6m, 3x4m) als Rechteck
- 9 Elemente (Tische) = Stabile Holzplatten in Stahlrahmen mit je 4 (verschraubten) Beinen
- 1 Element = Fläche 2 m2, Masse 1 x 2 Meter, Höhe 35 oder 80 cm
- mit Spannband fixieren, Resonanzfrequenz bei ca. 100 Hz
- Bühnenrückseite mit grossen, schwarzen Vorhängen Richtung Hauptstrasse
- Strom Bühne, 2x 230VAC à 10A hinter den Vorhängen, Mitte, auf 1m
- div. Esstische in Holz, Klubtische Alu, Stühle und Barhocker "in Haus"
Raum:
- Kubisch, Bodenfläche ca. 10x10m, h ca.6m
- + unter Balkon ca. 10x4m (im Raum) h. ca. 2,5m
- Balkon (im Raum) ca. 10x4m, h ca. 2,5m
- + nach hinten zur Bar ca. 10x8m h ca.2,5m
- Akustisch "hell" (Rock-Schlagzeug, Gitarre-Röhrenamp, Trompete, usw. sind zu laut)
- 50 bis 100 Personen füllen den Raum locker, mit 150 Personen ist er gut belegt
- das Publikum ist in Front zur Bühne
- 1 lärmempfindlicher Nachbar
Zufahrt:
- Materialtransporte, von Hauptstrasse über Vorplatz, Ebenerdig, Grosses Tor mit Glas
- Parkplatz hinter dem Haus (100m)
- Eingang auf der Seite des Hauses (Kasse)
- Eingang 2 über Aussentreppe von Aussenbar in 1. Stock, Bar
Outdoor:
- outdoor Konzerte in unserem Garten mit profisorischer Bühne möglich, siehe Meck.ch
- Garten
- Sitzplatz oben, Ausgang Bar und unten mit Aussenbar im Sommer
- Boulbahn
Diverses:
- Küche Parterre
- WC 1x Parterre (Saal) und 1xM + 1xF, 1.Stock (Bar)
- Maria-Theresia-Saal und Künstlergarderobe 2. Stock
- Saal mit Stereoanlage, Amp 2x 40RMS, 2 Stand-LS JBL Arena 180
- hier kleines Kino, Beamer und Leinwand auf Anfrage M.E.
- Büro Meck im 1. Stock (neben Bar)
- 5 Nebenräume (Lager)
- angebautes Wohnhaus
- Baumpflegefirma Tilia und Weinhandlung-Säfte und Früchte Arbovitis im Neubau im Garten
Adresse:
Meck à Frick
Geissgasse 17
5070 Frick AG
Tel. 0041 (0)62 871 81 88
Fax. 0041 (0)62 871 81 89
info@meck.ch
http://www.meck.ch
Erreichbar:
- Autobahn A3, Basel-Zürich, Ausfahrt Frick
- >nach Frick reinfahren und beim/nach Restaurant/Hotel ENGEL (rechts) links abzweigen (Richtung Gipf/Oberfrick), noch 70m (unter der Kirche rechts)
- Zug, 1km zum Bahnhof Frick, Strecke Zürich-Basel
- Bus vom Bahnhof ins Zentrum
Foto-Links (.JPG) (open in new Page)
- Mixer Dynacrd Powermate3_2200 (200k)
- Musikanlage Bar (140k)
- Saal Front + Bühne (80k)
- Saal Back + Galerie (140k)
- Saal Wand Links (90k)
- Saal Wand Rechts (140k)
- Licht-Powerpack Atom EPak DMX (200k)
- Licht-Powerpack DMX + 3x Schalter 230VAC (160k)
- Lichtmixer Atom 12/24 (140k)
- Scheinwerfer Links 2x (150k)
- Scheinwerfer Rechts 2x (100k)
- WandBox vorne mit 3/ 2x LS-Verbindungen (320k)
- WandBoxhinten mit 2x LS + 12x Scheinwerfer (400k)
- Zentralkabel über Mixerstandort (120k)
Link zu allen !ALTEN! Fotos/Bilder in neuer Seite
Anleitungen - Bedienungen (download, als .PDF .JPG)
- Mixer Dynacrd Powermate3_2200 Beschreibung (.jpg 100k)
- Discoanlage Anschliessen (A4-Bild zum Ausdrucken .jpg 270k)
- Lichtanlage für das Theater Anschliessen (A4-Bild zum Ausdrucken .jpg 270k)
- Discoanlage Stückliste (als .pdf 60k)
- Atom Lichtmixer (als .pdf 440k)
- LichtPack LNC aPAK 12k x10A DMX (als .pdf 2550k)
- Lichtsteuergerät Powerbox 1 (Lichtsteueranlage506meck1.pdf 36k)
- Lichtsteuergerät Powerbox 2 (Lichtsteueranlage506meck2.pdf 133k)
- Meck Profiler 4 + 3 Stück mit Halo_Lampen als .pdf 50k)
- PA-Anlage, technische Daten in Englisch VERALTET! (als .PDF 500k)
